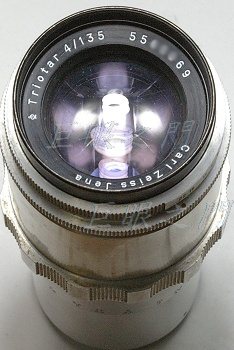

這是隻東德蔡斯老鏡，鏡主要改為 M42，光學結構不詳，由名稱 Triotar 看來應該是三群三片結構的三重鏡，由反光的數目數出來應該也是三片結構。

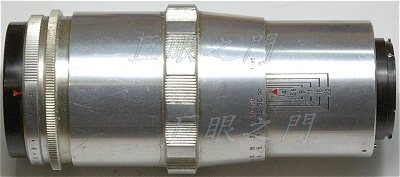

這是側面。

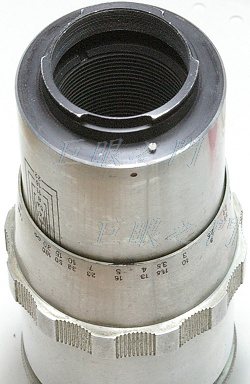

尾巴。

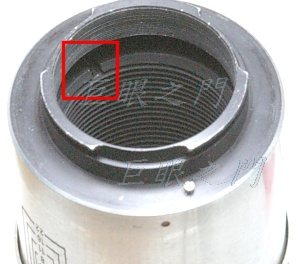

一開始要拆時，發現外面根本沒螺絲，找了一下，發現了，機關原來在這裡，裡面有個卡環，用尖嘴鉗轉鬆後，就可以將裡面長長的卡環與前面的鏡組轉開。

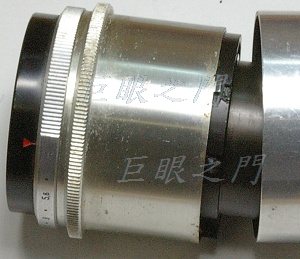

鏡組可以拆出來了。

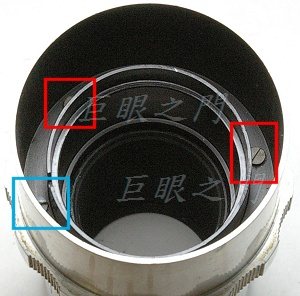

鏡身裡面紅框中有三隻螺絲將對焦環鎖在鏡身上，藍色框中的不是固定螺絲，是限制無限遠位置的螺絲，可以不必拆，拆了也沒關係。

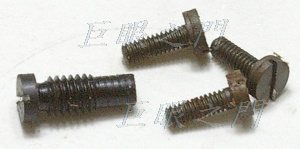

其中一隻不一樣的就是限制無限遠位置的螺絲。

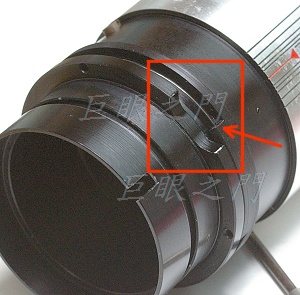

當對焦環鎖上時，限制螺絲會由缺口中穿出，轉到無限遠時剛好頂住紅色箭頭處的缺口，這個位置是不能調整的，除非去磨那個缺口，但是不建議。

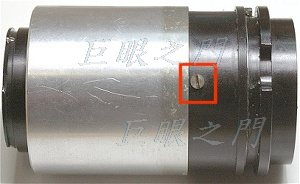

這個螺絲是固定對焦定位器的，因為原來 EXA 接環的鏡後距與 M42 的差了一些，此鏡又沒有無限遠調整裝置，所以要把複螺紋環拆出來，要調整看看能否用變換複螺紋切入角度的方式來調整。此外，此鏡對焦環轉起來有點緊，油很黏膩，有些怪味，所以也要拆出來換油。

拆的時候這個螺絲拆下，就可以將複螺紋一直轉出來。

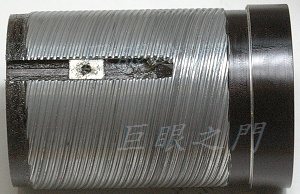

凹槽裡面的矩形金屬塊就是對焦定位器，此鏡轉起來比較緊，與只有一個定位器也有些關係。

此鏡測試了一下，改變複螺紋切入的角度果然可以對到無限遠了。裝回時要找到一個角度，這個角度是把複螺紋轉到幾乎到底時剛好無限遠的螺絲位置也配合。找到角度時，最好在鏡身上適當的位置用尖的東西輕輕做個記號。

清洗完畢裝回時，先把定位器放入凹槽，找到角度，把複螺紋裝回，調在適當的角度，把定位螺絲也鎖回去就好了。

這個機構一開始沒想清楚怎麼拆裝，沒把定位器先拆掉，結果裝回時嘗試把凹槽對準定位器，搞了好久還是不行，才想到應該事先拆定位器才對。

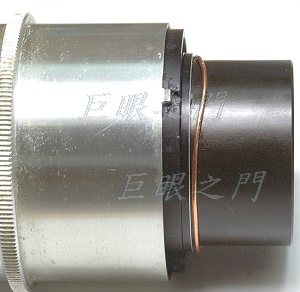

調整了複螺紋切入角度後，不但可以對到無限遠，還超過了一點點，於是用了一個銅絲墊在裡面增加鏡組與鏡身距離，這樣就剛好了。

也許您要問原來不能調整無限遠位置，那標尺怎麼會對的準呢？其實原來也不是不能調整，在左圖銅絲的左方有個薄薄的環，是可以取下的，我猜原廠是用不同厚度的環來調整無限遠的，只是自己要做那麼細的環不太好做。

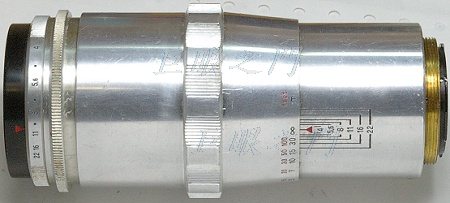

尾巴黏上一個 M42 的接環就完工了。

---

D.T. Tang 製作
